지오그리드
Geogrid
제품의 특성
지오 그리드(Geogrid)는 보강토옹벽, 사면 보강, 연약지반 보강, 도로.철도사면 보강용 등으로 다양하게 적용되며 장기 내구력, 내크리프성, 내변환성, 내화학성 등이 뛰어나며, 순수 국내 기술로 직조 및 코팅되어, 국내 및 국외 제품과 비교하여 우수한 품질과 성능을 나타내는 고품질 고성능 제품 입니다.제품의 특징
- 고강도 원사를 사용하여 고강도 지오그리드를 실현하였습니다.
| 고강도 원사 사용 | 제직 및 편직 | 코팅 |
|---|---|---|
| 종류 : P/F 2000D~P/F 4000D 강도 : 8.5g/denier |
니들기에 의해 단단히 옭아매는 매듭 형성 | 종류 : PVC레진 혼합 코팅액 틍이 보이지 않는 완벽한 코팅 |
- 고 내구성을 실현하여 장기적인 성능을 발휘할 수 있습니다.
| 화학적 안정성 | 생물학적 안정성 | 온도안정성 | 내후성 |
|---|---|---|---|
| 강산성(PH2) 강염기성(PH11) |
준설오니에 시료방치 후 120일 경과 | 온도변화 -20±2℃ ~ +50±2℃ 적용 | 태양광선 노출시 화학작용 여부 |
- 저신율로 장.단기적 내구성이 우수합니다.
| 지오그리드와 신율 | 종류별 신율 | 크리프 특성 |
|---|---|---|
| 신율이 클수록 보강토옹벽 블록의 단기적 변형증가, 장기적 내구성 저하 |
각 종류별 신율 11% 미만 | 극한인장강도의 40%, 50%, 60%, 65% 장기하중 적용 4%~10%정도의 안정적 특성 |
- 제품의 제원
| 구분 | 소재 | 단위 | 인장강도(kN/m) | 신율(%) |
|---|---|---|---|---|
| 6T / 3T | PET + 폴리염화비닐 | 1ROLL / 100㎡ | 77.2 | 10.8 |
| 8T / 3T | 1ROLL / 100㎡ | 95.5 | 10.7 | |
| 10T / 3T | 1ROLL / 100㎡ | 107.5 | 10.4 | |
| 15T / 3T | 1ROLL / 100㎡ | 179.6 | 10.1 | |
| 20T / 3T | 1ROLL / 100㎡ | 230.7 | 10.3 |
제품사진

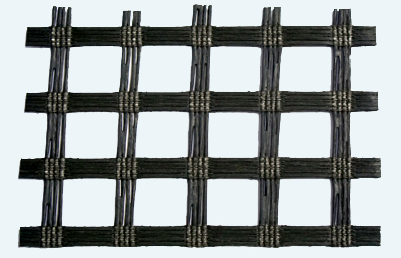

Grid 6T/3T

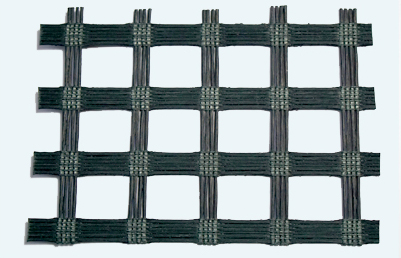

Grid 8T/3T

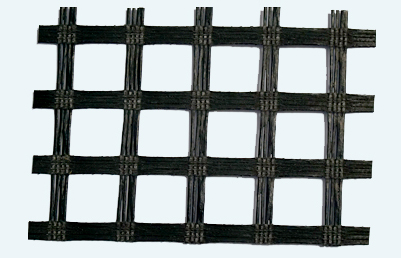

Grid 10T/3T

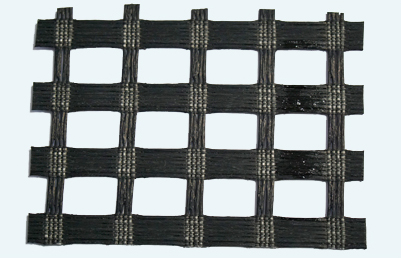

Grid 15T/3T
